Avec sa structure OPEN Data, ZEISS Correlate est capable de faire converger des vidéos, des jeux de données de mesure, de la CAO … pour réaliser des rapports en réalité augmentée.
Nous pouvons réaliser cette prestation pour vous.
Confiez nous vos vidéos et vos jeux de données. Même si les fréquences d’échantillonnage et les bases temporelles sont différentes, nous les synchroniserons.
« Parce qu’une vidéo est bien plus parlante qu’un tableau de données ! »
Le format et le contenu des vidéos exportées seront définis avant le début du travail pour s’ajuster au mieux à votre demande
Réalité augmentée : Sur une même vidéo, la CAO, le film, le tracé des données mesurées voir même des segments CAO animés …
Synchronisation temporelle : Il est évident que deux moyens non liés (par exemple une caméra rapide et un data logger) ne vont pas avoir la même fréquence d’échantillonnage. Un accéléromètre va échantillonner à plusieurs centaines de kHZ alors que votre caméra rapide va travailler quelques milliers d’images par seconde.
Leur base temporel (le 0 du timer) n’a aussi aucune raison d’être commune, un recalage temporel est nécessaire.
La technique de ray tracing permet de faire coïncider une image 2D avec un modèle 3D via des points particuliers choisis sur l’image et la CAO.
Nos experts vont commencer par retraiter les données de mesure pour adapter les fréquences entre les divers signaux. Par exemple en calculant une valeur efficace sur la base temporelle du plus lent des échantillonneurs (généralement la vidéo). Le choix de la ou les valeurs à calculer est défini en avance de phase.
Puis sur la base d’un élément singulier, par exemple une déchirure, un choc, … les bases temporelles vont être recallées.
Les points particuliers permettent d’épingler les éléments CAO à la vidéo et de faire parcourir aux éléments CAO les déplacements analysés dans la vidéo.
Quelques exemples
Les données de nos clients étant confidentielles, nous ne présentons que les cas d’école réalisés dans nos laboratoires

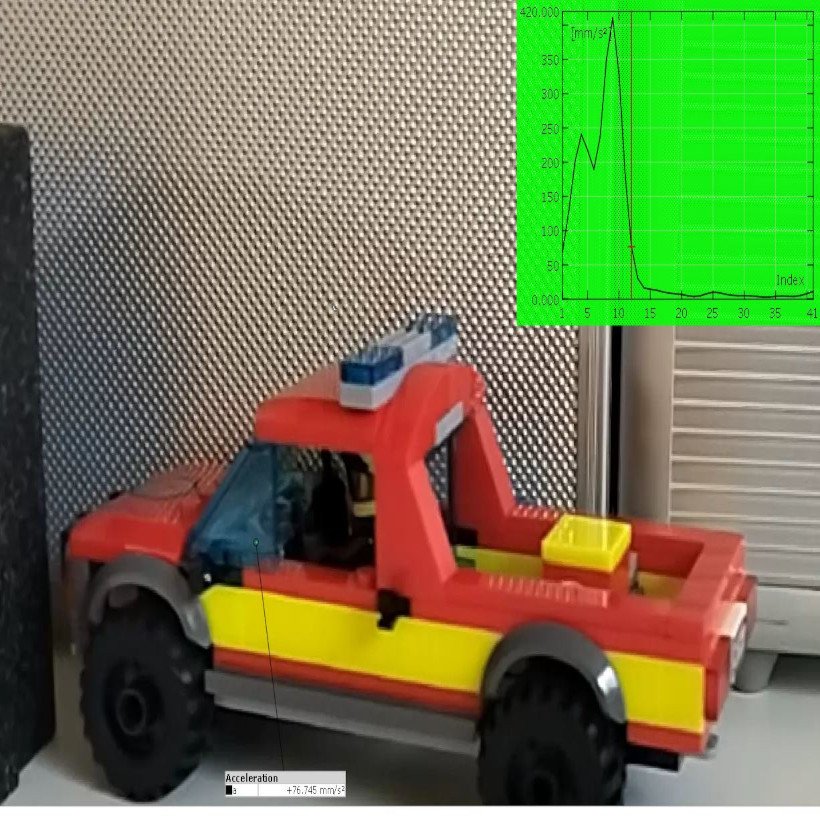

Crash Test
Synchronisation vidéo et accéléromètre (valeur efficace)

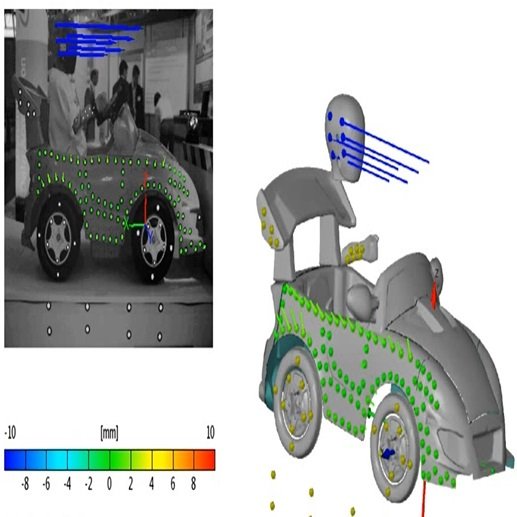

Cinématique
La CAO de chaque élément est agrafée à la vidéo et animée

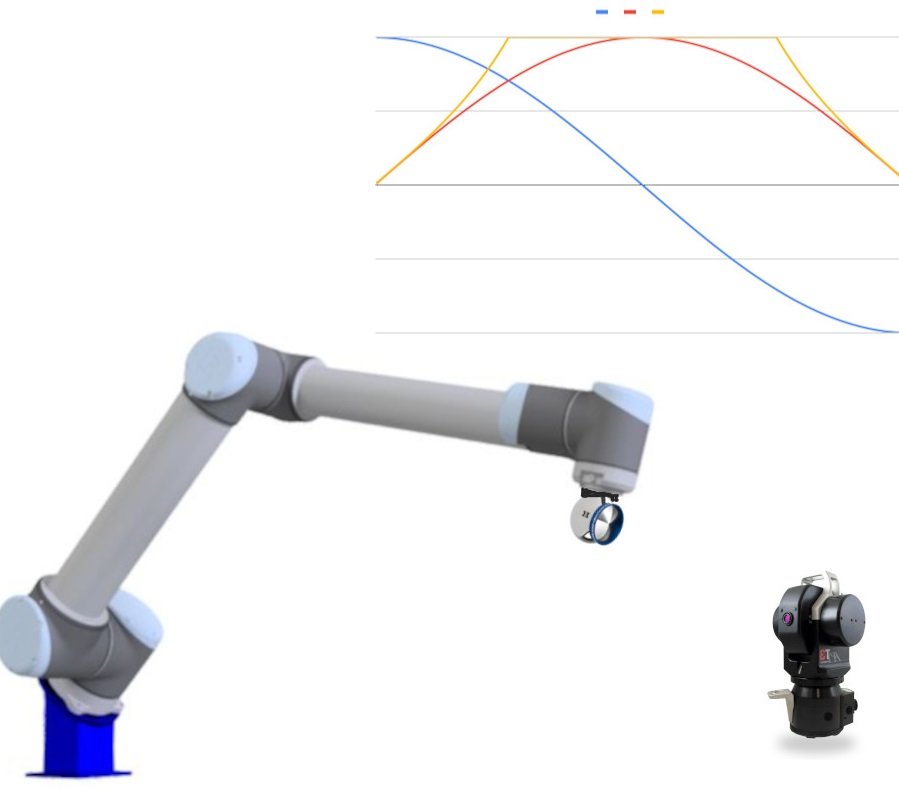

Vidéo et Mesure 3D
Les coordonnées de la trajectoire du robot sont mesurées avec un tracker
