Mesure Sans Contact de Déplacements et de Déformations
Nos équipements sont transportables et nous permettent d’intervenir aussi bien dans vos locaux que dans nos ateliers si vous préférez nous confier l’étude complète.
Photogrammétrie
La caractérisation des contraintes résiduelles ou la mesure des effets du vieillissement sont les applications principales de la mesure des déplacements par photogrammétrie.
Stéréo Corrélation
Mesure 3D Sans Contact, plein champs, des déplacements et des déformations. Les résultats sont généralement utilisés pour la comparaison Mesure / Simulation, ou pour valider la tenue mécanique d’un composant.
Mesure 2D

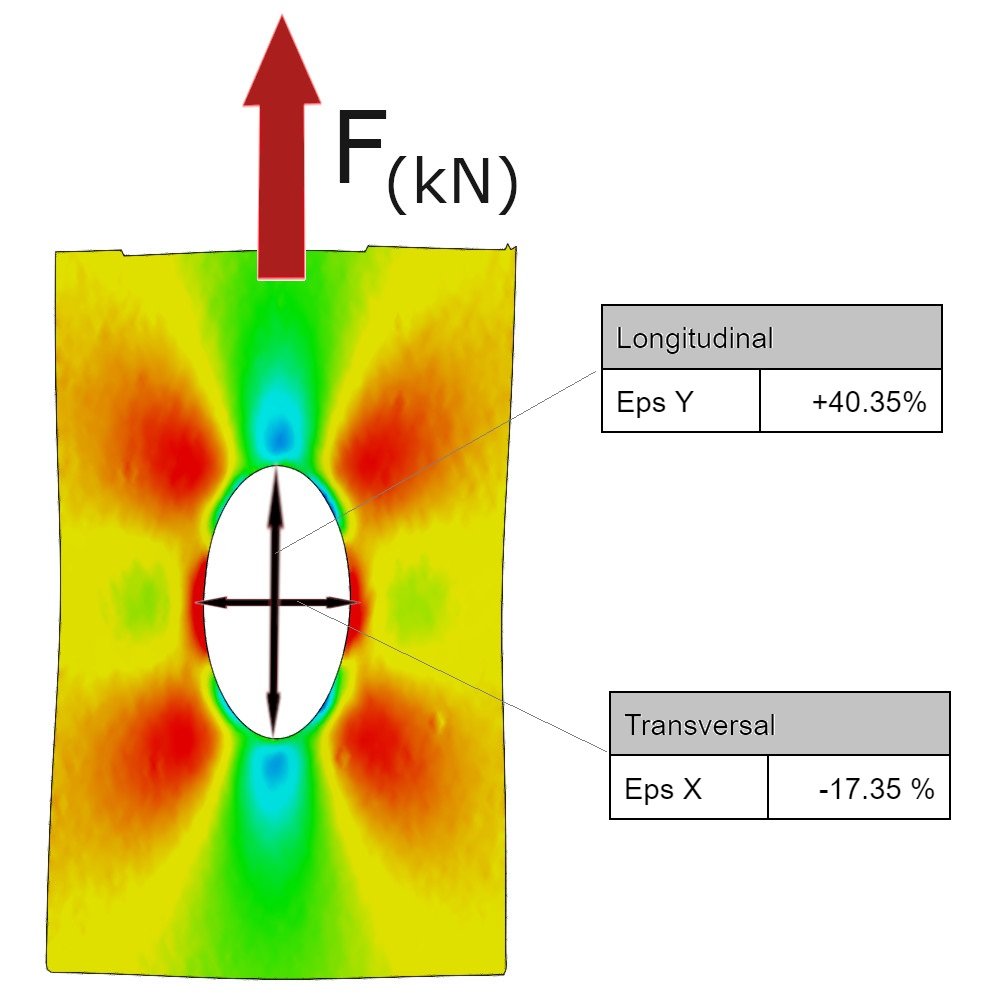

Toutes les mesures n’ont pas vocation à la 3D. Une simple caméra peut aisément mesurer les déformations dans le plan image comme pour un essai de traction par exemple.
La prestation de service au cœur de notre activité.
Optimisation d’un outil d’emboutissage Nous sommes intervenus pour mesurer les déformations d’un flan qui se déchirait lors de l’emboutissage d’un pied milieu. L’analyse du diagramme de formage et des directions matière a permis de déterminer la zone à travailler sur l’outil pour faire disparaitre cette casse. ... Plus de détails … |
Claquement de portière La vitre de la portière conducteur, si elle était à moitié baissée, se brisait lorsque la portière était claquée. L’analyse du comportement vibratoire à permis de déterminer que la vitre et la portière étaient en opposition de phase et que la vitre heurtait le renfort de sécurité de la porte. … Plus de détails … |
||
Mots clés |
Mesure de l’amincissement, Déformation des tôles, Diagramme de Formage, Courbe Limite de Formage, flux de matière |
Mots clés |
Mesure de déplacements, Comportement dynamique, cinématique, analyse vibratoire |
Systèmes |
ARGUS, ZEISS Correlate, Photogrammétrie |
Systèmes |
ARAMIS, ZEISS Correlate |
Réalisation d’une carte matière A la demande d’un emboutisseur, nous avons réalisé une carte matière d’une nuance d’aluminium qui posait problème lors de la mise en forme. Sur un grand nombre d’éprouvettes, en faisant aussi varier le sens de laminage et les coupons, nous avons déterminé les paramètres matériaux (E, ν, RP02, Rr, Rmax, …) pour en réaliser une analyse statistique fine. … Plus de détails … |

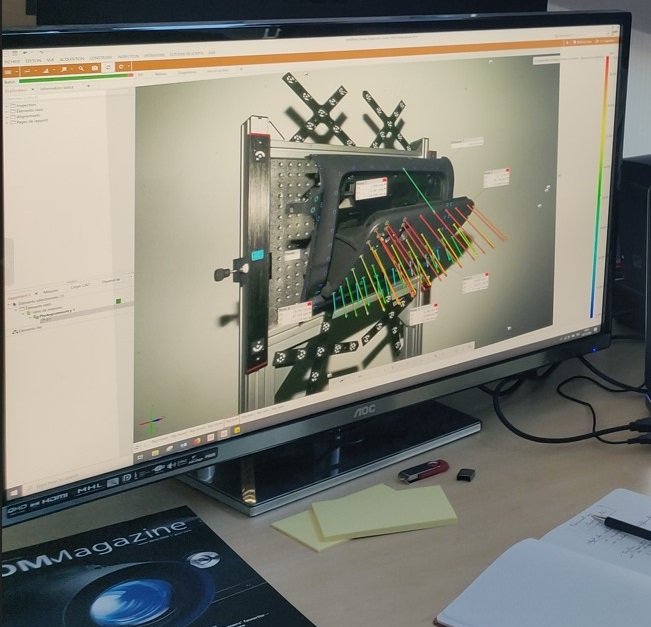

Essais mécaniques à chaud Pour valider la tenue en température et la résistance mécanique en température d’une structure aéronautique, nous sommes intervenus pour mesurer les déplacements sur des points critiques matérialisés par des vignettes. Pour mesurer la totalité de la structure, un seul point de vue ne suffisait pas, aussi avons nous recouru à la photogrammétrie et plus précisément à ZEISS TRITOP Deformation. … Plus de détails … |
||
Mots clés |
Essai de traction, Paramètres matériaux, Module d’Young, Coefficient de Poisson, Carte matière, Propriété de la matière |
Mots clés |
Essais combinés température contraintes, Photogrammétrie, Mesure de déplacements, Validation calcul mesure |
Systèmes |
ARAMIS, ZEISS Correlate |
Systèmes |
Photogrammétrie, ZEISS Correlate |
Nos équipements à votre service.
Location de matériel et logiciels
Vous avez un pic de charge, ou vous souhaitez sur une étude particulière utiliser la stéréocorrélation (DIC) ?
Nous pouvons mettre à votre disposition nos équipements pour une location de courte ou moyenne période.
Nos équipements :
- Tête de mesure 3D ARAMIS SRX
- Tête de mesure 3D ARAMIS 5M
- Tête de mesure 2D, 5 et 12 Mpixels
- Logiciel ZEISS Correlate Pro
Nos logiciels
Toutes nos analyses sont réalisées avec le logiciel ZEISS Correlate (ex GOM ARAMIS).
Nos livrables comprennent séries d’images, rapports de mesure illustrés de vidéos, comparaison à la CAO, export des données, …
Tous les projets fournis peuvent aussi être visualisés avec la version gratuite de ZEISS Correlate que vous pouvez télécharger ici.
Analyse de vos images
Notre expertise dans l’analyse de vos images, rien de plus simple.
En présentiel ou à distance, nous pouvons analyser avec notre batterie de logiciels toutes séries d’images en 2D ou en 3D que vous auriez acquise par vous mêmes :
- Film 2D d’image en stéré corrélation
- Photogrammétrie à partir d’images de drones
- Caméras rapides
- Ombroscopie
- etc.
Nos têtes de mesure

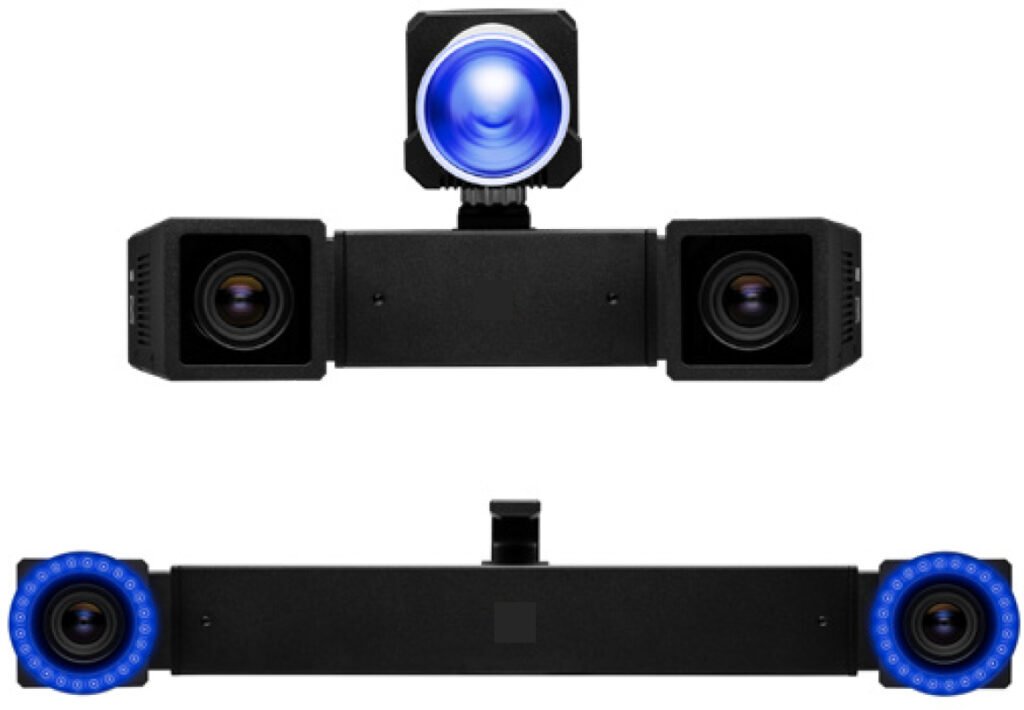

DIC-Academy est équipée d’une tête de Mesure ZEISS ARAMIS SRX.
- Résolution 12 MPixels @ 350 Hz
- Résolution 2 MPixels @ 1.000 Hz
Volume de mesure de 40 x 30 mm² à 5 x 4 m²
Module XL pour le repositionnement des mesures dans un référentiel CAO.
Mesure sur site ou dans nos laboratoires
Comme tous les clients qui nous ont fait confiance depuis plus de 25 ans, confiez nous vos séries de mesure et d’analyse.
Nous pouvons intervenir directement sur votre site, en interfaçant directement nos moyens de mesure avec vos systèmes de mise sous charge.
Les paramètres du test (force, température, déplacement, …) sont synchronisés avec l’acquisition des images pour documenter les analyses de stéréocorrélation (DIC) et réaliser des analyses multi factorielles.
Nous nous déplaçons en France et à l’étranger
Notre savoir faire
Fort de plus de 25 ans d’expérience, nos consultants vous ferons bénéficier de toute la puissance de la stéréo corrélation (DIC).
N’hésitez pas à nous contacter pour étudier la faisabilité de votre projet. Nos conseils sont gratuits.
Pour nous contactez : info@dic-academy.fr
Les secteurs d’activité
Il n’existe aucun secteur de l’industrie qui n’est pas concerné par les recherche sur l’amélioration des matériaux et des structures. Citons quelques exemples :
Production d’energie
⦁ Caratérisation des supra conducteurs
⦁ Tenue à la fatigue et à la corrosion des éoliennes en mer
⦁ Caractérisation des bétons et des aciers dans les centrales nucléaires
⦁ etc.
Automobile
⦁ Sécurité : Crash test et tenue en fatigue
⦁ Allégement : amincissement des structures, aciers THL, doublures en plastiques, …
⦁ Acoustique et vibration : claquement de portières, vibration au roulage, impact aérodynamique …
⦁ Electrification : Tenue des batterie aux chocs, à la température, effet des charges / décharges rapides, …
⦁ Liaison au sol : Modélisation du comportement des pneumatiques en fonction des conditions de roulage, comportement dynamique des trains roulants, …
⦁ etc.
Electronique
⦁ Résistance aux chocs
⦁ Effet sur les composants de la température, des vibrations, de l’intensité électrique, …
⦁ etc.
Médical
⦁ Modélisation du corps humain
⦁ Caractérisation mécanique des prothèses et orthèses
⦁ Tenue mécanique des organes artificiels
⦁ etc.
Aéronautique
⦁ Certification mécanique des composants
⦁ Tenue aux impacts, crash tests
⦁ Caractérisation des matériaux
⦁ Validation des simulations numériques sur les composants
⦁ Tenue en température des pièces moteur
⦁ Caractérisation mécanique des structure à très basses températures
⦁ Déformation des pneus lors de l’impact, au freinage d’urgence, au dérapage
⦁ Manœuvre des gouvernes
⦁ Tenue mécanique des pièces en fabrication additives
⦁ Allègement des structures : Vérification de la tenue mécanique
⦁ etc.
Biologie
⦁ Composites et « plastiques » à base de résidus de l’agriculture
⦁ Croissance et résistance au vent des plantes
⦁ etc.
Génie civil
⦁ Caractérisation des bétons
⦁ Tenue au feu, aux tremblements de terre, au vent, aux chocs, aux tentatives d’effraction, …
⦁ Certification mécanique des éléments (fenêtres, portes, cloisons, serrures…
⦁ etc.
